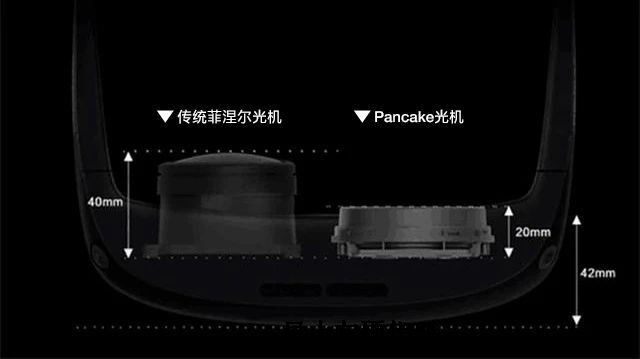

VR 光学是 VR 设备的关键组成部分。VR 光学发展经过了非球面透镜、菲涅尔透镜和折叠光路(Pancake)三个阶段，体积重量不断减小。虽然目前市场上的VR设备仍以菲涅尔透镜为主，但是Pancake 因为在轻薄化方面的重大突破，逐渐得到各大厂商的认可和采用，被视为VR 新一代近眼光学的首选方案。

　　Pancake的工作原理基于光的偏振特性，利用半透半反偏振膜的透镜系统折叠光学路径，让光线在镜片、相位延迟片以及反射式偏振片之间多次折返，形成更长的光路，从而缩小佩戴者眼睛和显示器之间所需的距离，实现VR眼镜的轻薄化。

　　相比传统非球面透镜和菲涅尔透镜，Pancake 模组功能优势在于光路折叠，光学膜在成像中起到了至关重要的作用，因此膜材料的质量和贴膜工艺相对应构成了技术核心。同时，Pancake 方案光路设计复杂，组装和对齐调整要求很高，细微差异便会导致光学模组整体的光路变化。因此需要采用不破环样品的方式对组装好的Pancake模组进行严格的质量检查，确保贴膜后的光学膜厚度符合设计要求以及模组整体的组装无误。

　　蔡司工业CT测量机METROTOM 800(HR) 创新性地融合高精度及高分辨率于一体，可对Pancake模组实现高效扫描，快速检查镜片与镜筒边缘的间隙以及光学膜的厚度。同时，测量结果满足高精度可追溯测量要求，准确可靠。通过AMMAR校正，有效减少了由于Pancake模组内存在多材料部件导致出现的伪影现象，图像质量更好，细节更明显，进一步提高测量结果的准确性。

　　蔡司拥有丰富的产品线包含显微镜，蔡司蓝光扫描仪，蔡司三坐标，蔡司工业CT，全方位的质量解决方案助力客户解决在VR头显新技术升级过程的可能面临挑战与痛点。
