三坐标测量机接触式扫描式精度评定的ISO标准
发布日期:2023-08-29 13:12:56
发布日期:2023-08-29 13:12:56

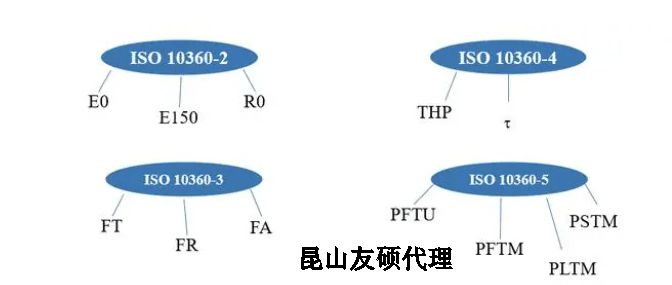

对于接触式蔡司三坐标测量机,ISO标准用于衡量测量机精度有如下参数:
ISO 10360-2 用于测量线性尺寸的坐标测量机
通常人们最为关注的MPEe,指的是长度方向的最大示值误差,它能代表坐标测量机的精度能力,但并不能衡量这台测量机是否能满足用户的实际需求。

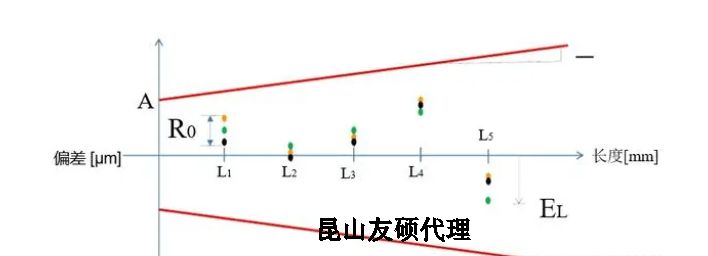

MPEel要求在测量机在4 个空间对角线和3个轴向位置分别对不同长度的标准器进行3次测量,标准器的长度不得小于测量机空间对角线的66%,要求所有测量值均满足:
MPLr0则代表最大允许长度测量重复性极限,代表了测量机的精确度。
ISO 10360-4 在扫描模式下使用的坐标测量机
ISO要求带有扫描功能的测量机,在验收或复检时,满足MPEthp和用时t,即按照要求对标准球进行规定路径的扫描,要求在t时间内完成扫描,并且MPEthp符合规范。
扫描路径:两条直径截面路径
ISO 10360-5 使用多探针探测系统的坐标测量机
ISO 10360-5 使用未用来标定探针的标准球作为标准器,其中单针探测误差如下定义:

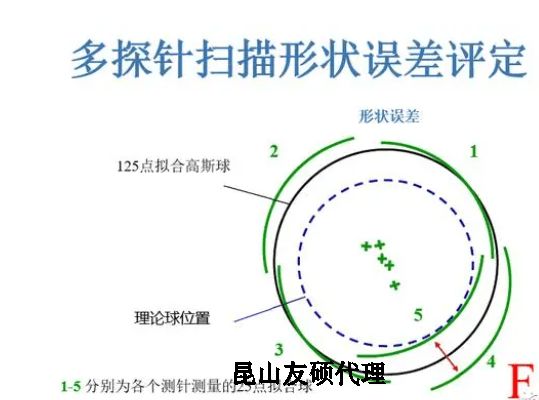

多探针探测误差则使用5根不同方向的探针测量标准球,每根针测量25点,总共得到125个点。
PFTM多探针形状探测误差:

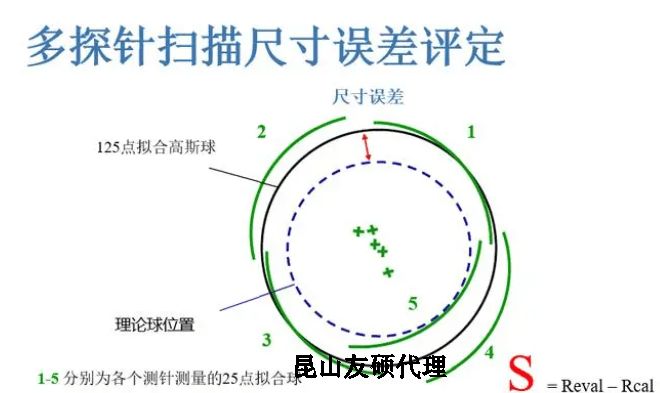

PSTM多探针尺寸探测误差:
PLTM多探针位置探测误差:
除ISO 10360规定的之外,坐标测量机还有圆度测量误差RONt的规定(ISO 12181
