蔡司三坐标CALYPSO软件中默认遵循ISO 1101，了解标准中形位公差的定义和计算方式，将有助于日常产品检测和数据分析工作。

　　01　概述：

　　i. 形状公差限定的是单个要素与几何意义的理想形状之间的偏差。

　　ii. 方向、位置与跳动公差限定的则是两个或多个要素之间相互位置的偏差。一个或多个要素可以指定为基准要素。基准要素相对于预期用途保证形状上充分准确。因此，必须指定基准要素的形状公差。除非另外说明，否则公差要素的总膨胀公差均适用。

　　若有注明的限定范围(例如0.02/50)，表示0.02mm公差适用于该公差要素上任何位置的50mm长度。存在指定公差时推荐采用以下步骤：

　　依照生产顺序，形状与位置偏差的常规公差(ISO 2768-2) 是否足够?

　　若不够：

　　· 指定公差要素

　　· 指定基准(需要时)

　　· 指定公差类型

　　· 是否需要形状公差作为参考?

　　· 是否需要公差要素的形状公差?

　　02　符号：

　　2.1►

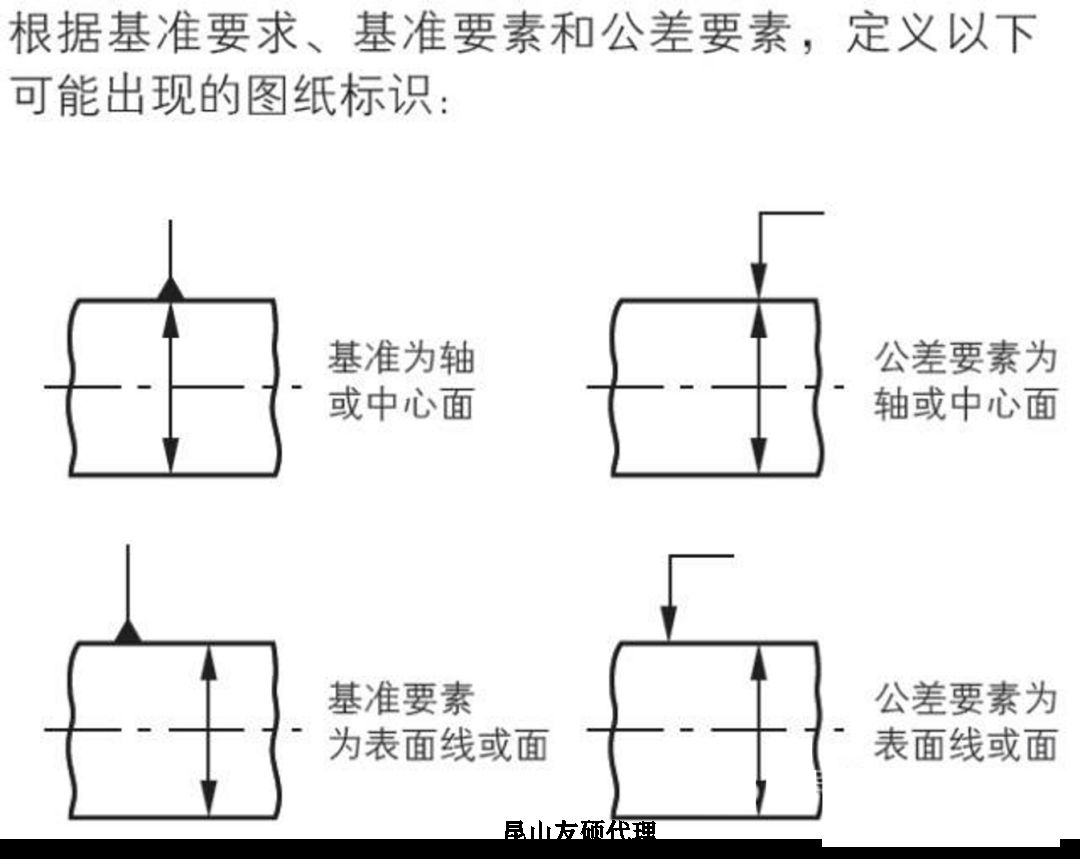

　　公差要素与基准的标识符

　　2.2►

　　四种圆评价计算方法

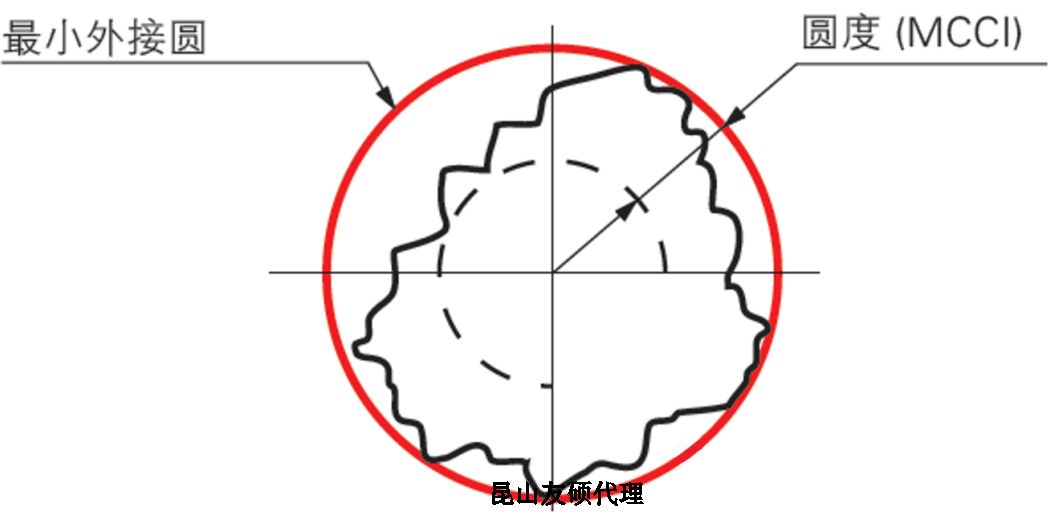

　　最小外接圆 (MCCI)：

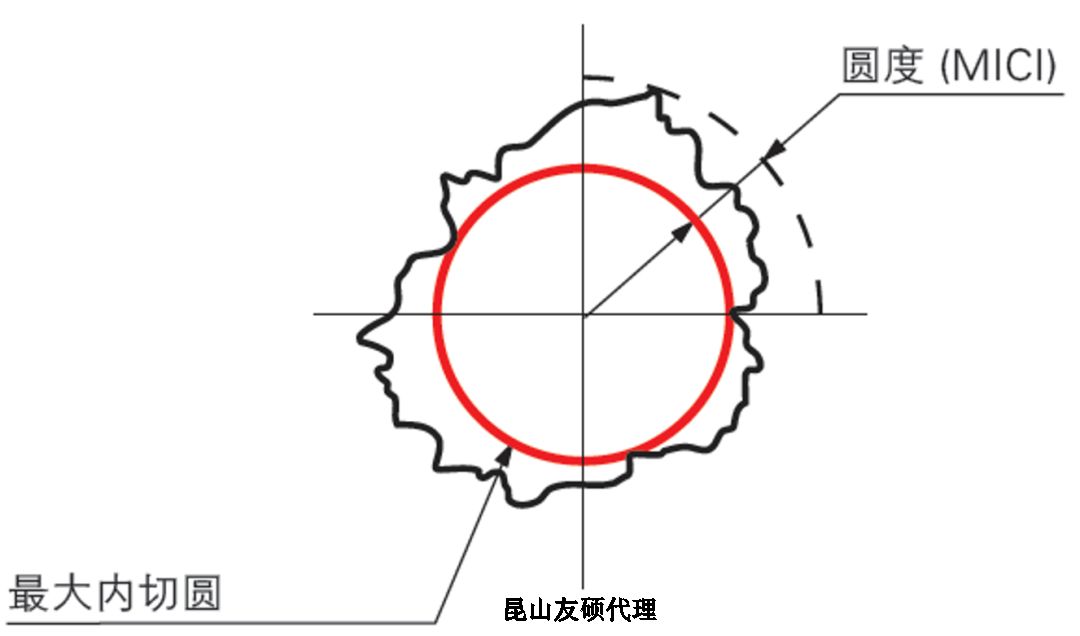

　　最大内切圆(MICI)：

　　最小区域圆(MZCI)：

　　两个同心圆包围轮廓，径向距离最小状态

　　03

　　形位公差介绍：

　　3.1►

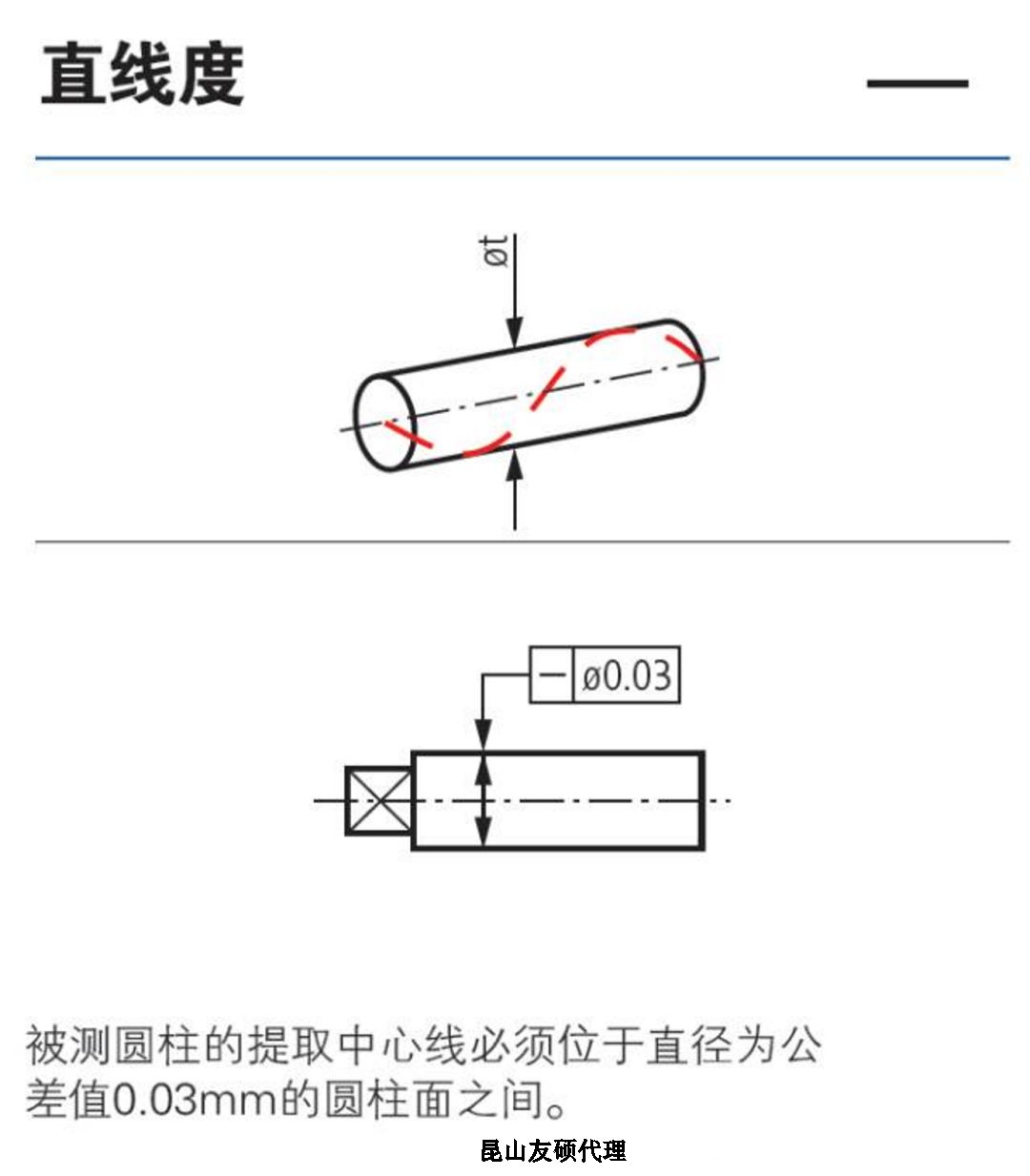

　　形状公差

　　3.2►

　　跳动公差

　　3.3►

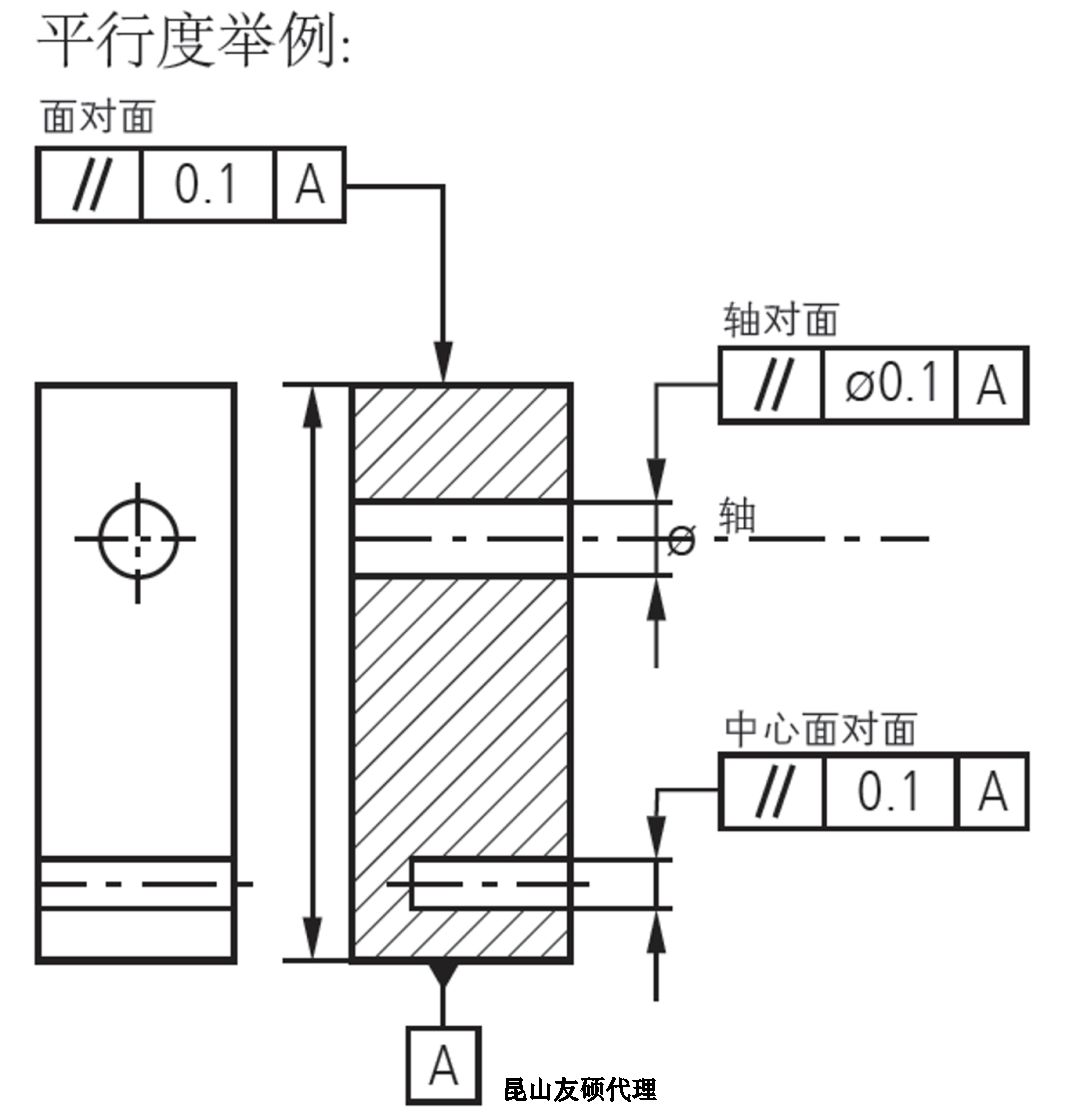

　　方向公差

　　3.4►

　　位置公差

　　2.2►

　　轮廓公差
