本文友硕小编针对蔡司三坐标轮廓度ASMEY14.5 U 和ISO1101 UZ介绍，供您参考：

　　蔡司三坐标软件Calypso 5.6, 5.8, 6.0及更高版本>>>>轮廓度介绍

　　在标准的圆形轴孔装配零件的制造过程中很容易通过控制轴孔直径公差，以到达间隙配合，过渡配合和过盈配合。但是对于非规则形状的轴孔，怎样去实现这些配合呢?比如下图形状的轴形零件，就不能用直径的公差去控制了，这时候可以用轮廓度去控制。

　　正常的我们的轮廓度公差分布，是等边分布。轮廓度公差带定义是包络一系列直径为公差值t的圆球的两包络面之间的区域，而这些球的圆球心位于理想轮廓上

　　>>>>ASMEY的U圈定义

　　这时候对于相同名义尺寸的非规则轴孔，如果想实现轴孔间隙装配，我们需要把轴做小点，孔做大些，但是对于等边公差分布要实现这一配合，这个标注控制是不严谨的。这时候我们可以在轮廓的公差值后加U圈(ASMEY14.5)或者UZ(ISO1101)。它们代表不对等公差(Unequally disposedtolerance zone)

　　ASMEY14.5U圈如图举例：先抛开ABC基准的约束，U圈后面加0，表示不等边公差带，表示轮廓材料外部的公差为0，

　　实际上公差全部在材料里面了，这时候轴只能做小了。

　　这个例子也一样，表示不等边公差带，表示轮廓材料外部的公差为0.3，整个公差是0.3，那么整个公差全在材料外部了，那这时轴只能做大了。

　　具体的还可以参看下面的例子：

　　>>>>ISO1101中的UZ定义

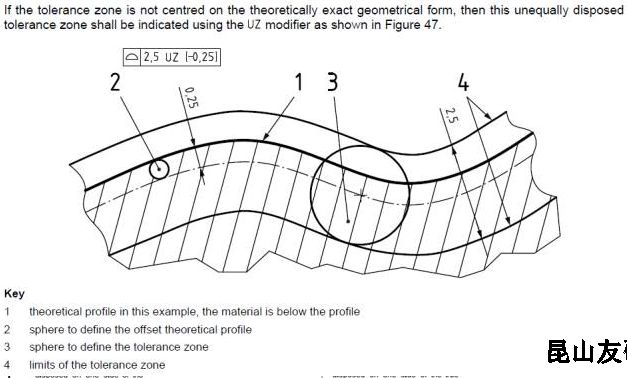

　　抽取的实际面必须包络在一系列直径为公差值t的圆球的两包络面之间的区域，而这些球的球心位于理想轮廓上，而这个理论轮廓的是与原始理论轮廓相切的半径为UZ偏移量的球上，UZ前面是正号是往材料外偏移，UZ前面是负号是说往材料内偏。简单的解释UZ,就是把理论轮廓做了偏移，UZ后面是正值就往材料外偏，UZ后面是负值就往材料内偏，公差带沿平移后的理论轮廓等边分布。那么我们对比一下两个标准的区别：
