蔡司三坐标测量仪XXT库位故障应对
友硕小编介绍对于蔡司三坐标桥式机的XXT库位,使用时遇到去库位上更换探针,装上了又放回库位,多次才能安装上,应该如何处理呢?
排除步骤:
1. 检查吸盘是否能放到位,若不到位用手放置吸盘看是否能到位;
图1
2. 检查库位放置平面并清洁,若该表面有破损,变形,建议更换库;
图2
3. 检查吸盘如下箭头所指平面,黄色框定位杆,红圈凹槽有无变形,变形建议更换;
图3

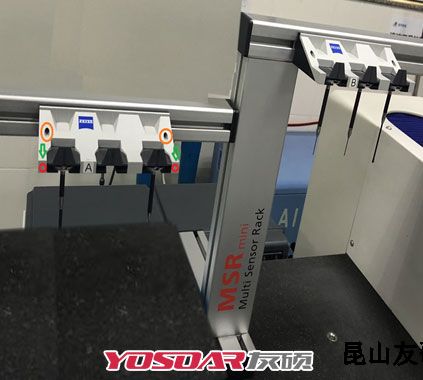

4. 检查库位是否紧固,通过下图橙色圈所示两个内六角锁紧;
图4
5. 检查上图中A库位Y方向是否装平,如上图A库位两边红圈处打点;
标准:查看操作面板或软件中Y值偏差,建议在0.1mm以内

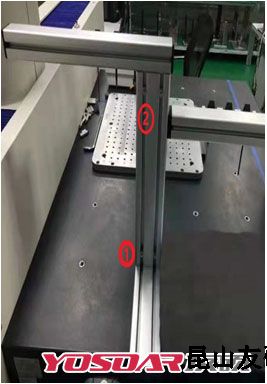

调整方法:A库位松开下图中①处螺丝进行调整(B库位松开下图中②处螺丝进行调整),锁紧后再次确认Y值偏差。
6. 检查库位Z方向偏差,打点如图4绿色箭头所示;
标准:Z值偏差小于0.4mm
调整方法:松开图4橙色圈内两个螺丝调整一下
7. 重新定义库位;
8. 慢速测试库位换针动作;
若以上步骤还无法解决,请拨打4001500108寻求技术支持
