恒温对三坐标测量机结果的重要性
发布日期:2022-05-05 11:15:46

 今天是五一劳动节复工的第一天,蔡司三坐标提醒您,节后重启设备注意需要在恒温恒湿的环境中。

恒温环境

建议提前打开空调系统,控制实验室温度在18~22摄氏度之间,并且恒温24小时以上再开启三坐标设备使用。这是由于三坐标各部件材质不同,从低温恢复至工作温度的过程中,它们的膨胀速度也各不相同,没有足够的等温时间将会导致设备部件无法正常工作,例如气浮轴承系统恢复不足锁死导轨无法移动。

蔡司三坐标

恒湿环境

在恒温之后,检查一下室内的相对湿度是否在40~60%之间,过高或过低的湿度都将对三坐标设备上的电子元器件造成损害。

不仅是设备重启,您有没有想过,为什么我们在使用三坐标时也需要在恒温条件下运行?为什么温度需要控制在20℃±2℃ ?

这其实主要是基于材料的热胀冷缩和ISO温度的规定。

基于此,我们的南京客户中心技术专家做了个测试,测量环规三层截圆处的直径和圆度:

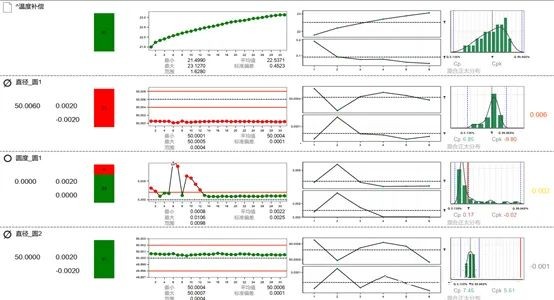

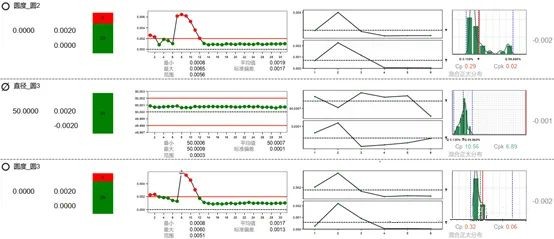

我们发现重复测量中,直径变化较小,但是圆度变化很大。这让我们不禁疑惑,是哪里出现了问题?

蔡司三坐标

通过分析数据我们发现,前面几次的测量数据波动很大,随时重复测量,数据趋于稳定。反观温度,可以看到环规的温度处于逐渐上升的趋势。

原因找到了,原来是测量时,我们没有做好恒温处理。初测量环规时,环规显示的温度为表面温度,而环规内部温度却比表面低。此外,当时处于室外温度比室内温度低的环境中,所以前几次的数据波动比较大。

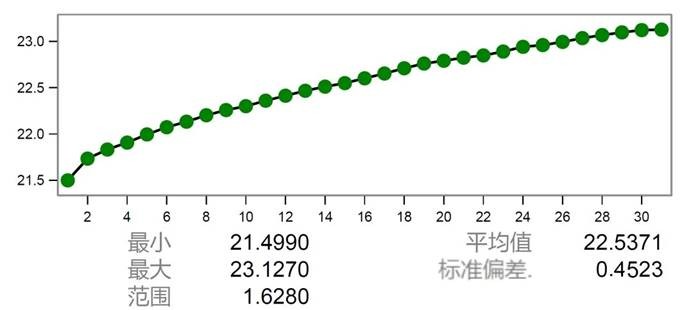

随着时间的推移,环规表面与内部的温度差逐渐变小,我们在上图中可以看到,第一个特性表示温度传感器每次测量前读取到的产品表面温度。如图所示温度曲线趋于平缓。

我们看到测量结果也更稳定。原来是“恒温”在起作用!

所以,在检测工件时,工件表面与内部的温差可能对测量结果造成影响,您在测量时需要注意恒温。
