蔡司扫描电镜原位解决方案
发布日期:2022-03-01 14:50:08

   扫描电镜原位技术已经广泛应用于材料科学研究的各个领域,它可以将材料宏观性能与微观结构联系起来,这对研发高性能新型材料非常有帮助。但电镜原位实验从来都不是一个简单的工作,有的时候甚至还需要一些运气。

  为了让电镜原位实验变得更加智能高效,蔡司最新推出了扫描电镜原位解决方案。今天就让我们一起看看,蔡司这套原位解决方案拥有哪些黑科技,可以为您的实验与研究解决什么问题吧!

  高度集成化:告别手忙脚乱

  Before:

  电镜、原位台、EBSD三个电脑之间来回切换,恨不得有三头六臂?



蔡司扫描电镜



  ▲ 蔡司扫描电镜原位解决方案

  蔡司最新推出的扫描电镜原位解决方案将扫描电镜、原位样品台、EBSD和EDS控制软件深度整合,在单台PC的一个软件中就可以控制所有硬件,实现成像、分析以及原位样品台参数设定的高度集成。

  开创性自动化实验流程:节省时间+解放双手

  Before:

  原位实验中,感兴趣区域在不停移动,重新定位很困难,等找到了位置以后,样品又发生了新的变化。一次成功的原位实验往往需要几个小时,甚至是几天的时间,中途又无法暂停。总而言之就是,“熬人+磨人”。

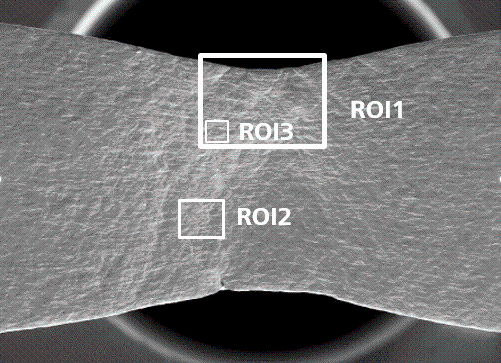

  ▲ 在原位拉伸过程中的不锈钢样品不同ROI的SE和BSE图像(AsB探测器),观察到滑移带形成。动图由上至下分别是ROI1,2,3在蔡司扫描电镜原位解决方案中自动追踪成像效果。

  蔡司原位电镜解决方案可实现自动化原位实验工作流程,集成化软件不仅可以自动控制样品台应力加载,还可以设定多个感兴趣区域(ROI),并对不同ROI进行自动追踪、自动聚焦、自动获取图像。不同ROI的成像参数可以独立设定,系统还可以识别样品断裂状态并自动终止实验。

  从此原位实验将变得自动智能,减少人工操作时间,大幅提升测试效率,并且可实现长达24小时的无人值守自动化测试,这样就可以充分利用夜晚时间,使电镜利用率大大提升。

  自动获取EBSD和EDS数据:获取样品全面信息

  Before:

  EBSD和EDS数据全靠手动采集,费时又费力!

  ▲ 800°C下加热17 小时的钢铁样品自动采集到一系列EBSD图像,展示了晶界和晶粒取向的变化。

  该套新解决方案的处理软件不仅可以自动获取图像,还加入了EBSD和EDS自动获取功能,可追踪并获取样品同一位置的EBSD和EDS分析结果,全面分析材料变化过程。

  数据获取和处理:高通量、高质量、高效率

  Before:

  原位实验人为影响因素很多,每次使用的参数略有不同就可能造成实验无法重复。而好不容易获得的数据,分析管理起来又十分头疼,一张照片对应什么状态,最终只能手动区分。





  ▲ 表面抛光的低碳钢样品 (S235JRC)。样品表面上的小颗粒用作 DIC(数字图像相关)的标记。SE 图像被导入 GOM关联软件进行 DIC 分析。图像中可以显示主要应变的幅度和方向。

  自动化高效测试意味着可以得到大量实验数据,不放过样品每一个变化细节,获取具有统计意义的结果,而人工干预因素的减少也可以大大提升实验可重复性和数据可靠性。

  当然,蔡司场发射扫描电镜GEMINI技术也是获取高质量、高分辨数据的强有力保证。该方案还配置有ZEISS-GOM关联软件,可对数据进行数字图像相关(DIC)处理,研究样品表面应变分布。

  蔡司扫描电镜原位解决方案整合了电镜、原位台、EBSD与EDS软件控制,在进行原位加热和拉伸实验过程中加入高度自动化功能,使得在动态绘制应力应变曲线的同时,自动观察金属、合金、聚合物、塑料、复合材料和陶瓷等材料在高温和外力下的变化情况。

  解放你的双手,让原位实验从此变得简单高效!心动了嘛?在线或来电咨询4001500108
