蔡司数字显微镜Visioner 1实时全焦光学检测

  ZEISS Visioner 1

  采用MALS™技术的蔡司数字显微镜,实现实时全焦光学检测

蔡司数字显微镜

  传统检测系统采用浅景深,这意味着样品的某些部分可能无法聚焦,这可能导致功能缺失、用户疲劳和检测不完整。

  蔡司显微镜ZEISS Visioner 1为光学检测与数据记录领域带来巨大变革。在独特的微镜阵列透镜系统(MALS™)技术的推动下,首次实现实时全焦成像功能,同时保障您今后的每次使用。

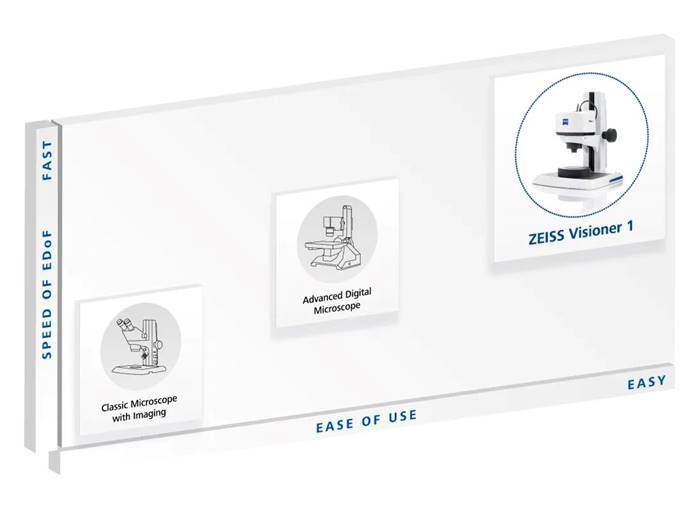

  实时景深扩展(EDoF)

  EDoF是一个将通过焦平面的多个图像合并成为一个聚焦图像的过程。

  使用传统的显微镜系统可能既耗时又复杂。ZEISS Visioner 1可以让用户实时完整地查看聚焦的样品,而无需对一系列图像进行Z轴堆叠和后处理。

  独特的微镜阵列透镜系统(MALS™)技术可以实现实时景深扩展(EDoF)。

  重塑光学规则

  微镜阵列透镜系统(MALS™)技术

  MALS™可以对不大于69mm*高度差的样品进行光学检测,无需进行Z轴堆叠或重新对焦。

  使用微镜阵列透镜系统(MALS™)让我们能够改变曲率,生成不同的“虚拟”透镜,从而形成不同的焦平面。以协调的方式改变每个单独微镜片的方向位置即可实现这一点。

  快速重塑该“虚拟”透镜的曲率可以实现超快速聚焦以及实时全焦成像和数据记录。

  采用MALS™技术的ZEISS Visioner 1

  ✓ 可用景深扩展高达100倍

  ✓ 允许不大于69mm*的高度差

  ✓ (可变)曲率排列在一个平面上的反射微镜阵列

  ✓ 每个微镜片尺寸仅为100x100 μm

  ✓ 每个微镜片都可以旋转和平移,形成曲率可变的光学表面

  ✓ 无需进行Z轴堆叠或重新对焦

  快速3D可视化成像,可输出数据记录

蔡司数码显微镜

  ZEISS Visioner 1简化了成像和数据记录工作,实时景深扩展成像使您能够更快地检测您的组件,从而提高效率。

  感官的延伸

  符合人体工程学的操作

蔡司数码显微镜

  用双手执行检测任务,无需重复调整显微镜,不再因使用目镜而感到疲劳,从而提高工作效率。

  由于所有内容都实时全焦点可视化显示在单个屏幕上,因此,检测任务给人的感觉非常自然,如同感官的延伸一样。

  应用范围

  对比:用传统显微镜检测(左)用ZEISS Visioner1检测(右)

蔡司数码显微镜

  对比针、电路板和电阻在传统检测方法下与蔡司Visioner 1方法下的图像。由于采用新的MALS™技术,人们可以在全焦点可视化的情况下检查零件,日后使用也十分方便。
